eアクスル モックアップ 内部可視化 試作品 透明

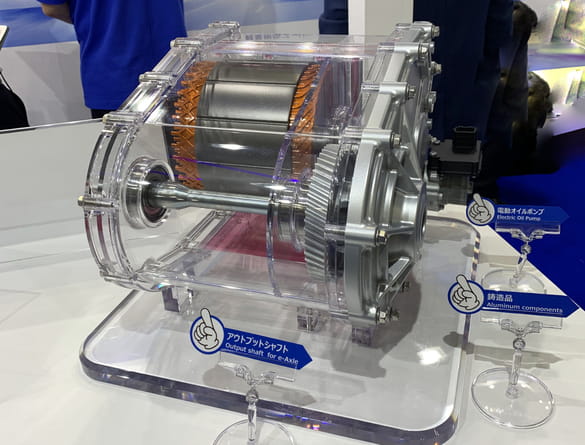

株式会社山田製作所様向けに、eアクスルのモックアップを製作させていただきました。
お客様の自社製品である「アウトプットシャフト」と「電動オイルポンプ」を、
効果的にPRした、内部可視化モックアップです。

設計～ものづくり～加飾～組付けまでお手伝いさせていただきました。
切削や光造形の工法や、様々な材質から、最適なものを選定。
また塗装に関しても、様々な塗装表現が可能です。

●材質
透明ポリカーボネート切削、ABS切削、TSR829(透明光造形)、Form3(光造形)

●塗装
シルバー塗装、グレーメタリック、赤クリア、黒マット、カッパー
・シルバーやカッパーは、安っぽくならないように調色
・油路を表す赤クリアは、実際のオイルの写真を色見本として調色
　油路を綺麗に見せるため、内壁に直接塗装するのではなく、別の方法で表現

●お客様からの声
入念な事前打ち合わせのお陰で、懸念してた箇所も安心してお任せできました。
完成品に関しては、想像以上にクオリティーが高く驚きました。
加飾も思い描いていた通りで大変満足しています。
展示会ではeアクスルが展示の目玉となり、その場で打ち合わせに繋がりました。
どうもありがとうございました。

●イナック担当者の声
お客様のご要望を反映した製品にするため、
設計や二次処理など、現場も含めて打ち合わせを行いました。
内部構造が見やすいモックアップにするため、
透明カバーは、見栄えを重視して分割箇所や組付け方法を工夫しました。
また、これまでのモックアップ製作の実績より、
組付け精度が厳しくなりそうな箇所が予測できたので、
後からでも調整できる構造に設計しておいたのが効果的でした。
